كتالوج المنتجات
25% OFFمتوفرمقياس التيار الكهربائي من شنايدر إلكتريك، مقياس لوحة جولوجيك، DM3115، ثلاثي الأطوار
يُعدّ هذا العداد الرقمي جزءًا من سلسلة عدادات GoLogic اللوحية. ويحلّ هذا العداد محلّ العديد من العدادات التناظرية من خلال عداد رقمي واحد.
25% OFFمتوفرمقياس الفولتية من شنايدر إلكتريك، مقياس لوحة GoLogic، DM1125، أحادي الطور
يُعد هذا المقياس الرقمي للوحة جزءًا من سلسلة مقاييس لوحة GoLogic.

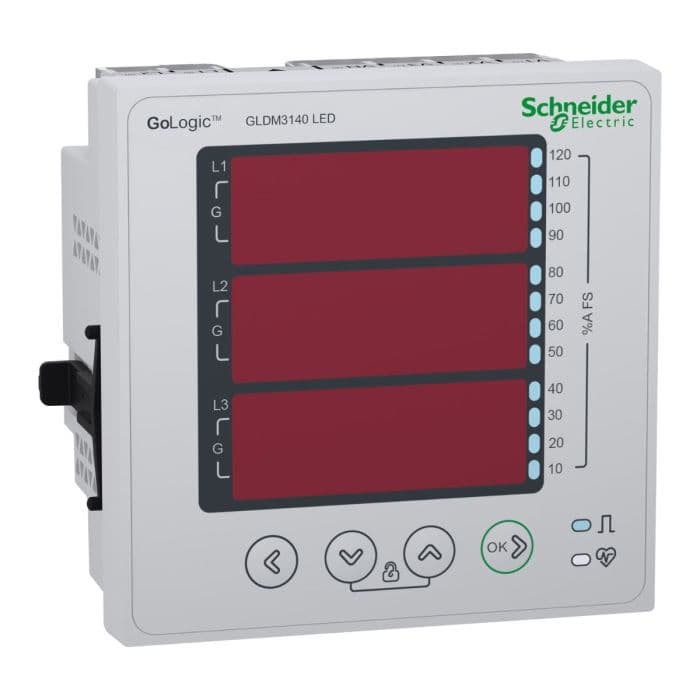

متوفرشنايدر إليكتريك عداد الطاقة، جولوجيك DM3141، عداد فولت وأمبير وتردد
يعد عداد اللوحة الرقمي هذا جزءًا من سلسلة GoLogic Panel Meter. المواصفات: أساسي النطاق Go Series اسم المنتج GoLogic DM3000 الاسم المختصر للجهاز GLDM3140 LED نوع المنتج أو المكونات عداد معامل القدرة VAF تكميلي تطبيق الجهاز مراقبة عن بعد التحكم في الموتور Power distribution Building management system Energy monitoring نوع القياس تيار جهد تردد RPM نوع القياس تيار غير متوازن التيار المحايد المحسوب جهد غير متوازن سرعة الدوران تيارات الفازة الجهد U21، U32، U13، V1، V2، V3 تردد متوسط الجهد Vavg متوسط التيار Iavg معامل القدرة وظائف العداد انقطاع الطاقة عد الساعات عند التشغيل [Us] جهد الإمداد المقنن 48...277 فولت تيار متردد 45...65 هرتز 48...277 فولت تيار مباشر تردد الشبكة 50 هرتز 60 هرتز [In] التيار المقنن: 1 أمبير 5 أمبير نوع الشبكة 2P + N 2P 3P + N 3P 1P + N الحد الأقصى لاستهلاك الطاقة بالفولت أمبير ٤ VAعند240 فولت بين الفازة والمحايد الحد الأقصى لاستهلاك الطاقة بالواط ٢ Wعند240 فولت نوع شاشة العرض شاشة LED من 8 قسمًا لون العرض أحمر سعة شاشة عرض الرسائل 3 حقول من 4 أحرف أرقام شاشة العرض ١٢رقم (أرقام)-١٤٫٢ mmبالارتفاع اتصال البيانات قراءة أجهزة القياس القيم الفورية وقيم الاستهلاك سرعة الدورة جميع العدادات صعوبة العبث في الإعدادات محمي بواسطة رمز الوصول معدل أخذ العينات 32 عينة/الدورة تيار القياس ١٠…٦٠٠٠ mA الإشارة تيار 0.005...10 امبير (impedance 0.3 ميجا أوم)٦ x جهد القياس ٨٠…٤٨٠ V تيار متردد 50...60 هرتز بين الفازات ٤٦…٢٧٧ V تيار متردد 50...60 هرتز بين الفازة والمحايد ١٠٠…٩٩٩٠٠٠ V تيار متردد 50...60 هرتز مع محول جهد خارجي ٣٥…٦٠٠ V تيار متردد 50...60 هرتز full voltage range نطاق قياس التردد ٤٨…٥٢ Hz ٥٨…٦٢ Hz دقة القياس الطاقة النشطة +/- 1 % طاقة تفاعلية +/- 2 % الطاقة الظاهرة +/- 1 % الطاقة الفاعلة +/- 1 % قوة تفاعلية +/- 1 % القوى الظاهرة +/- 1 % تيار +/- 0.5 % جهد +/- 0.5 % تردد +/- 0.05 % 48...52 Hz / 58...62 Hz تردد +/- 0.2 % 30...70 Hz معامل القدرة +/- 0.01 التشويه التوافقي (I THD & U THD) +/- 5 % فئة الدقة الفئة 1 الطاقة النشطةيتوافق معIEC 62053-21 الفئة 2 طاقة تفاعليةيتوافق معIEC 62053-23 الفئة 1 الطاقة الظاهرة الفئة 1 الطاقة الفاعلة الفئة 1 قوة تفاعلية الفئة 1 القوى الظاهرة الفئة 1 تيار الفئة 1 جهد الفئة 1 معامل القدرة الفئة 5 التشويه التوافقي (I THD & U THD) فترات الطلب ثانية واحدة الإشارات المحلية أخضر مصباح LED:النشاط أخضر مصباح LED:الاتصال 1...9999000 بنس/ كيلو_ساعة (كيلووات ساعة، كيلو فولت أمبير ساعة، كيلو فولت أمبير ساعة "kVARh") بروتوكول منفذ الاتصال Modbus RTUعند4800 بت في الثانية، 9600 بت في الثانية، 19200 بت في الثانية، 38.4 كيلوبت في الثانية زوجي/فردي أو لا شيء-سلكان، العزل٢٥٠٠ V دعم منفذ الاتصال Screw terminal:RS485 المواد بولي كربونات مقاومة اللهب فولت-0يتوافق معUL 94 وضع التركيب تركيب مسطح (غاطس) دعامة التركيب إطار فئة التركيب III نوع التركيب التركيب الداخلي فئة القياس الفئة الثالثة ٨٠…٤٨٠ V فئة العزل الكهربائي فئة II الوصلات - أطراف التوصيل دائرة التيار:أطراف توصيل المشبك البرغي(سفلي) ٢٫٠٨…٣٫٣١ mm²كابل (كابلات) دائرة جهد:أطراف توصيل المشبك البرغي(علوي) ٠٫٨٢…٣٫٣١ mm²كابل (كابلات) دائرة التحكم:أطراف توصيل المشبك البرغي(علوي) ٠٫٨٢…٣٫٣١ mm²كابل (كابلات) الاتصال:أطراف توصيل المشبك البرغي(سفلي) ٠٫٣٣…٣٫٣١ mm²كابل (كابلات) Tightening torque دائرة التيار: ٠٫٩…١ N.m Philips رقم 2 screwdriver دائرة جهد: ٠٫٩…١ N.m Philips رقم 2 screwdriver دائرة التحكم: ٠٫٩…١ N.m Philips رقم 2 screwdriver الاتصال: ٠٫٥…٠٫٦ N.m Philips رقم 1 screwdriver طول تعرية السلك دائرة التيار: ٣٫٦٨ mm دائرة جهد: ٧ mm دائرة التحكم: ٧ mm الاتصال: ٧ mm المعايير IEC 61010-1:النسخة 3 UL 61010-1:النسخة 3 شهادات المنتج CEيتوافق معIEC 61010-1 CULusيتوافق معUL 61010-1 CULusيتوافق معCSA C22.2 No 61010-1 RCM EAC العرض ٩٦ mm العمق خارجي : ١٣٫٩ mm لوحة : ٤٨٫٨ mm الارتفاع ٩٦ mm صافي الوزن ٣٠٠ g البيئة التوافق الكهرومغناطيسي تفريغ الشحنات الساكنة conforming to IEC 61000-4-2 اختبار للمناعة ضد المجال الكهرومغناطيسي لتردد الراديو المشع conforming to IEC 61000-4-3 اختبار المناعة ضد الانتقال/التدفق الكهربي السريع conforming to IEC 61000-4-4 اختبار المناعة ضد التموّر conforming to IEC 61000-4-5 إجراء اضطرابات RF conforming to IEC 61000-4-6 المجال المغناطيسي عند تردد الطاقة conforming to IEC 61000-4-8 اختبار المناعة ضد انخفاضات وانقطاعات الجهد conforming to IEC 61000-4-11 اختبارات الانبعاث conforming to هيئة الاتصالات الفيدرالية الجزء 15 الفئة A اختبارات الانبعاث conforming to هيئة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي C اختبارات الانبعاث conforming to هيئة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي E فئة الجهد الزائد III درجة الحماية IP IP51 أمامي:يتوافق معIEC 60529 IP30 هيكل:يتوافق معIEC 60529 الرطوبة النسبية ٥…٩٥ %عند٥٠ درجة مئوية درجة التلوث 2 درجة حرارة الهواء المحيط للتشغيل ١٠…٦٠ درجة مئوية درجة حرارة الهواء المحيط المناسبة للتخزين ٢٠…٧٠ درجة مئوية ارتفاع التشغيل <= 2000 م عمر الخدمة ٧ سنة (سنوات)

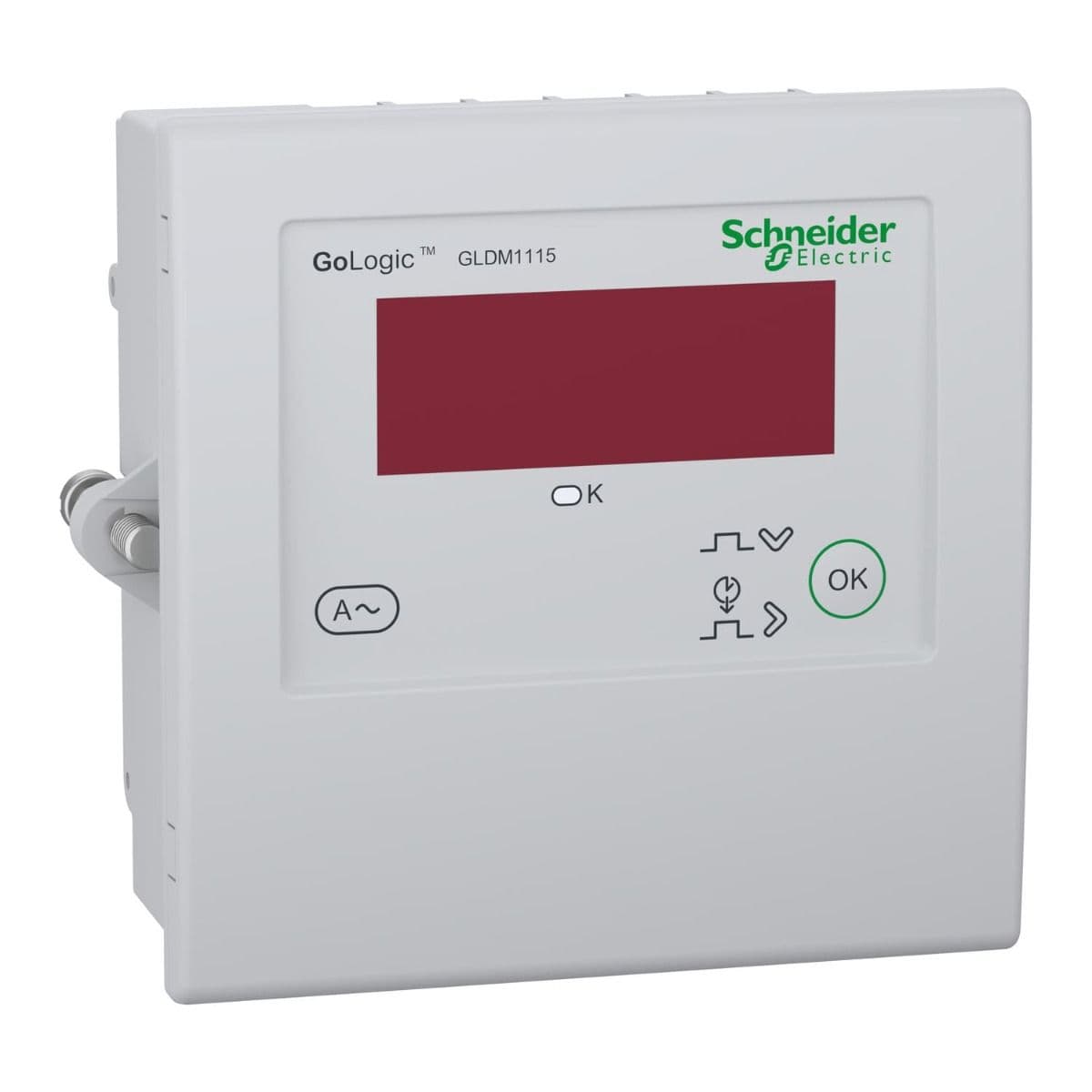

25% OFFمتوفرشنايدر إليكتريك GoLogic، DM1115، مقياس التيار الكهربائي أميتر، أحادي
د جهاز قياس امبير من الأجهزة المهمة لمتابعة التيار الكهربائي بدقة في التطبيقات التي تتطلب مراقبة مستمرة للأداء الكهربائي. ويأتي هذا الموديل من سلسلة GoLogic DM1000 ليقدم قراءة رقمية واضحة تساعد على متابعة قيم التيار بشكل عملي وموثوق في الاستخدامات الصناعية المختلفة. يُستخدم جهاز قياس امبير في تطبيقات التحكم، التحكم في الموتور، وتوزيع الطاقة، ما يجعله مناسبًا للذين يحتاجون إلى جهاز قياس واضح وسهل المتابعة. كما يوفّر شاشة LED بأربع خانات لعرض القيم، مع دقة قياس تصل إلى ±0.5% من المقياس الكامل. المواصفات التقنية لـ جهاز قياس امبير السلسلة: Go Series اسم المنتج: GoLogic DM1000 الموديل: DM1115 نوع المنتج: أميتر التطبيقات: التحكم، التحكم في الموتور، توزيع الطاقة وصف الأقطاب: 1P + N نوع القياس: تيار جهد الإمداد المقنن: 48 إلى 250 فولت تيار متردد ±10% جهد الإمداد المقنن: 48 إلى 250 فولت تيار مباشر ±10% تردد مصدر الطاقة: 50/60 هرتز ±5 هرتز تردد الشبكة: 50 / 60 هرتز الحد الأقصى لاستهلاك الطاقة: 3 VA عند 240 فولت تيار متردد نوع الشاشة: LED عدد خانات العرض: 4 أقصى قيمة عرض: 999.9 نوع التحكم: مفتاح مدمج نوع الإدخال التناظري: تيار أحادي الطور 0 إلى 5 أمبير تيار القياس: 1/5 أمبير، من 50 إلى 6000 ملي أمبير تيار متردد الدقة: ±0.5% من المقياس الكامل طريقة التثبيت: غاطس دعامة التركيب: لوحة نوع التركيب: داخلي فئة القياس: الفئة الثالثة المعايير: IEC 61326-1 الشهادات: CE، متوافق مع IEC 61010-1 درجة الحماية: الواجهة الأمامية IP51، الهيكل IP30 الرطوبة النسبية: 5% إلى 95% درجة التلوث: 2 درجة حرارة التشغيل: من -10 إلى 60 درجة مئوية درجة حرارة التخزين: من -25 إلى 70 درجة مئوية اللون: رمادي العرض: 96 مم الارتفاع: 96 مم العمق: 43.5 مم أبعاد القطع: 92 × 92 مم الوزن الصافي: 175 جم المميزات الرئيسية لـ جهاز قياس امبير قياس التيار الكهربائي أحادي الطور بدقة تصل إلى ±0.5% شاشة LED واضحة مكونة من 4 خانات لسهولة قراءة القيم يدعم قياس تيار من 50 إلى 6000 ملي أمبير تيار متردد مناسب لتطبيقات التحكم والتحكم في الموتور وتوزيع الطاقة يأتي بمفتاح مدمج لتسهيل التحكم والتشغيل الأسئلة الشائعة هل جهاز قياس امبير مناسب لقياس التيار أحادي الطور؟ نعم، الجهاز مخصص لقياس التيار أحادي الطور، ويدعم إدخال تيار من 0 إلى 5 أمبير. ما دقة القياس في جهاز قياس امبير؟ يوفر الجهاز دقة قياس تصل إلى ±0.5% من المقياس الكامل، ما يجعله مناسبًا لمتابعة التيار بشكل موثوق. أين يمكن استخدام جهاز قياس امبير؟ يمكن استخدامه في تطبيقات التحكم، التحكم في الموتور، وتوزيع الطاقة في البيئات الصناعية والتجارية. أساسي النطاق Go Series اسم المنتج GoLogic DM1000 الاسم المختصر للجهاز DM1115 نوع المنتج أو المكونات أميتر تطبيق الجهاز التحكم التحكم في الموتور Power distribution Panel installation تكميلي وصف الأقطاب 1P + N نوع القياس تيار [Us] جهد الإمداد المقنن 48...250 فولت تيار متردد +/- 10 % 48...250 فولت تيار مباشر +/- 10 % تردد مصدر الطاقة 50/60 هرتز +/- 5 هرتز تردد الشبكة 50 هرتز 60 هرتز الحد الأقصى لاستهلاك الطاقة بالفولت أمبير ٣ VAعند٢٤٠ V تيار متردد نوع شاشة العرض مصباح LED أرقام شاشة العرض ٤ عرض مقياس كامل 999.9 نوع التحكم Key مدمج نوع المدخل التناظري (أنالوج) تيار 0...5 امبيرأحادي الطور تيار القياس 1/5 أمبير،٥٠…٦٠٠٠ mA تيار متردد،50/60 هرتز +/- 5 هرتز الدقة تيار +/- 0.5 % من المقياس الكاملمن أجلالفئة 0.5 تثبيت الجهاز غاطس دعامة التركيب لوحة نوع التركيب داخلي فئة القياس الفئة الثالثة المعايير IEC 61326-1 شهادات المنتج CEيتوافق معIEC 61010-1 البيئة التوافق الكهرومغناطيسي انبعاثات موجهة ومشعة الفئة A conforming to CISPR 11 تفريغ الشحنات الساكنة conforming to IEC 61000-4-2 اختبار المناعة ضد الانتقال/التدفق الكهربي السريع conforming to IEC 61000-4-4 اختبار المناعة ضد التموّر conforming to IEC 61000-4-5 إجراء اضطرابات RF conforming to IEC 61000-4-6 المجال المغناطيسي عند تردد الطاقة conforming to IEC 61000-4-8 اختبار المناعة ضد انخفاضات وانقطاعات الجهد conforming to IEC 61000-4-11 التوافقيات conforming to IEC 61000-3-2 الحد من تغيرات الجهد وتقلبات الجهد والوميض في الجهد المنخفض conforming to IEC 61000-3-3 مناعة ضد المجالات المشعة conforming to IEC 61000-4-3 درجة الحماية IP اللوحة الأمامية: IP51 conforming to IEC 60529 هيكل: IP30 conforming to IEC 60529 الرطوبة النسبية ٥…٩٥ % درجة التلوث 2 درجة حرارة الهواء المحيط للتشغيل ١٠…٦٠ درجة مئوية درجة حرارة الهواء المحيط المناسبة للتخزين ٢٥…٧٠ درجة مئوية اللون رمادي العرض ٩٦ mm الارتفاع ٩٦ mm العمق ٤٣٫٥ mm أبعاد القطع 92 × 92 مم صافي الوزن ١٧٥ g

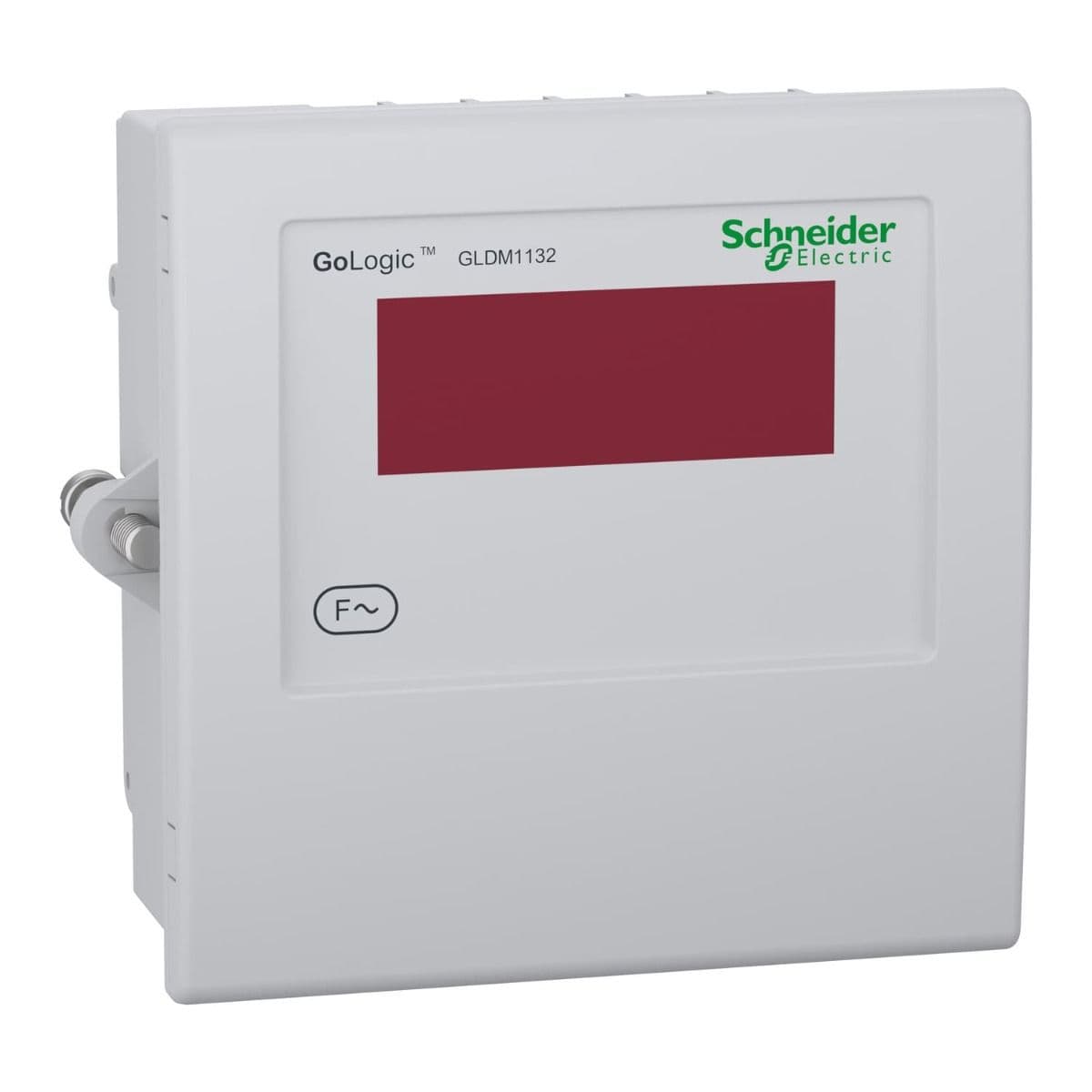

25% OFFمتوفرشنايدر إليكتريك جهاز قياس التردد، جهاز قياس لوحة جولوجيك، DM1132، أحادي
يعد جهاز قياس التردد الكهربائي من عدادات قياس الطاقة المهمة لمراقبة استقرار التردد في الأنظمة الكهربائية، خاصة في التطبيقات التي تتطلب متابعة دقيقة لأداء الشبكة وكفاءة التشغيل. ويساعد هذا الجهاز على عرض قراءات التردد بشكل واضح، مما يجعله مناسبًا للبيئات التي تعتمد على دقة القياس وسرعة المتابعة. يتميز جهاز قياس التردد الكهربائي بأداء ثابت وشاشة LED واضحة تسهّل قراءة القيم أثناء التشغيل، إلى جانب توافقه مع تطبيقات التحكم، التحكم في الموتور، وتوزيع الطاقة. لذلك فهو خيار عملي للذين يحتاجون إلى جهاز موثوق لقياس التردد الكهربائي بكفاءة واعتمادية. المواصفات التقنية لـ جهاز قياس التردد الكهربائي السلسلة: Go Series اسم المنتج: GoLogic DM1000 الموديل: DM1132 نوع المنتج: متر تردد التطبيقات: التحكم، التحكم في الموتور، توزيع الطاقة عدد الأقطاب: 1P + N نوع القياس: تردد جهد الإمداد المقنن: 48 إلى 250 فولت تيار متردد ±10% جهد الإمداد المقنن: 48 إلى 250 فولت تيار مباشر ±10% تردد مصدر الطاقة: 50/60 هرتز ±5 هرتز تردد الشبكة: 50 / 60 هرتز أقصى استهلاك للطاقة: 3 فولت أمبير عند 240 فولت تيار متردد نوع الشاشة: LED عدد خانات العرض: 4 أقصى قيمة عرض: 99.99 نطاق قياس التردد: 20 إلى 100 هرتز جهد القياس: 80 إلى 480 فولت تيار متردد 44 إلى 480 فولت تيار متردد الدقة: ±0.2% من المقياس الكامل طريقة التثبيت: غاطس دعامة التركيب: لوحة نوع التركيب: داخلي فئة القياس: الفئة الثالثة المعايير: IEC 61326-1 / IEC 61010-1 الشهادات: CE درجة الحماية: الواجهة الأمامية: IP51 الهيكل: IP30 الرطوبة النسبية: 5% إلى 95% درجة التلوث: 2 درجة حرارة التشغيل: من -10 إلى 60 درجة مئوية درجة حرارة التخزين: من -25 إلى 70 درجة مئوية اللون: رمادي العرض: 96 مم الارتفاع: 96 مم العمق: 43.5 مم أبعاد القطع: 92 × 92 مم الوزن الصافي: 160 جم المميزات الرئيسية لـ جهاز قياس التردد الكهربائي يقيس التردد الكهربائي بدقة لمتابعة أداء الشبكة شاشة LED واضحة تساعد على قراءة القيم بسرعة وسهولة مناسب لتطبيقات التحكم والتحكم في الموتور وتوزيع الطاقة الأسئلة الشائعة هل جهاز قياس التردد الكهربائي مناسب للاستخدامات الصناعية؟ نعم، الجهاز مناسب للتطبيقات الصناعية والتجارية. ما مدى دقة جهاز قياس التردد الكهربائي؟ يوفر الجهاز دقة قياس تصل إلى ±0.2% من المقياس الكامل، مما يجعله خيارًا مناسبًا لمراقبة التردد بشكل موثوق. هل شاشة الجهاز واضحة أثناء التشغيل؟ نعم، يأتي الجهاز مزودًا بشاشة LED مكونة من 4 أرقام لعرض القراءات بشكل واضح. المواصفات: أساسي النطاق Go Series اسم المنتج GoLogic DM1000 الاسم المختصر للجهاز DM1132 نوع المنتج أو المكونات متر تردد تطبيق الجهاز التحكم التحكم في الموتور Power distribution Panel installation تكميلي وصف الأقطاب 1P + N نوع القياس تردد [Us] جهد الإمداد المقنن 48...250 فولت تيار متردد +/- 10 % 48...250 فولت تيار مباشر +/- 10 % تردد مصدر الطاقة 50/60 هرتز +/- 5 هرتز تردد الشبكة 60 هرتز 50 هرتز الحد الأقصى لاستهلاك الطاقة بالفولت أمبير ٣ VAعند٢٤٠ V تيار متردد نوع شاشة العرض مصباح LED أرقام شاشة العرض ٤ عرض مقياس كامل 99.99 نطاق قياس التردد ٢٠…١٠٠ Hz ٨٠…٤٨٠ V تيار متردد طور إلى طور ٢٠…١٠٠ Hz ٤٤…٤٨٠ V تيار متردد طور إلى طور الدقة تردد +/- 0.2 % من المقياس الكامل تثبيت الجهاز غاطس دعامة التركيب لوحة نوع التركيب داخلي فئة القياس الفئة الثالثة المعايير IEC 61326-1 شهادات المنتج CEيتوافق معIEC 61010-1 البيئة التوافق الكهرومغناطيسي انبعاثات موجهة ومشعة الفئة A conforming to CISPR 11 تفريغ الشحنات الساكنة conforming to IEC 61000-4-2 اختبار المناعة ضد الانتقال/التدفق الكهربي السريع conforming to IEC 61000-4-4 اختبار المناعة ضد التموّر conforming to IEC 61000-4-5 إجراء اضطرابات RF conforming to IEC 61000-4-6 المجال المغناطيسي عند تردد الطاقة conforming to IEC 61000-4-8 اختبار المناعة ضد انخفاضات وانقطاعات الجهد conforming to IEC 61000-4-11 التوافقيات conforming to IEC 61000-3-2 الحد من تغيرات الجهد وتقلبات الجهد والوميض في الجهد المنخفض conforming to IEC 61000-3-3 مناعة ضد المجالات المشعة conforming to IEC 61000-4-3 درجة الحماية IP اللوحة الأمامية: IP51 conforming to IEC 60529 هيكل: IP30 conforming to IEC 60529 الرطوبة النسبية ٥…٩٥ % درجة التلوث 2 درجة حرارة الهواء المحيط للتشغيل ١٠…٦٠ درجة مئوية درجة حرارة الهواء المحيط المناسبة للتخزين ٢٥…٧٠ درجة مئوية اللون رمادي العرض ٩٦ mm الارتفاع ٩٦ mm العمق ٤٣٫٥ mm أبعاد القطع 92 × 92 مم صافي الوزن ١٦٠ g
25% OFFمتوفرشنايدر إليكتريك عداد طاقة وطاقة كهربائية، GoLogic DM3141، لقياس الجهد، التيار، والتردد، مزود بشاشة LED، معامل القدرة، الفئة 1.0، بدون خاصية الاتصال
عداد فولت وامبير وهرتز من شنايدر يونيكا هو أحد الحلول المتقدمة لمراقبة الأداء الكهربائي بدقة في التطبيقات الصناعية والتجارية، حيث يتيح قياس التيار والجهد والتردد ومعامل القدرة من خلال جهاز واحد. ويساعد ذلك على تحسين متابعة استهلاك الطاقة واتخاذ قرارات أسرع وأكثر دقة أثناء إدارة الأحمال والأنظمة الكهربائية. ويتميز عداد فولت وامبير وهرتز بأداء موثوق وشاشة LED واضحة تسهّل قراءة البيانات ومتابعة المؤشرات الكهربائية بشكل مستمر، مما يجعله مناسبًا لتطبيقات قياس الجهد والتيار في أنظمة توزيع الطاقة، التحكم في الموتور، وأنظمة إدارة المباني، خاصة عند الحاجة إلى مراقبة شاملة للأداء الكهربائي بكفاءة واعتمادية. المواصفات التقنية لـ جهاز قياس الجهد والتيار والتردد السلسلة: Go Series اسم المنتج: GoLogic DM3000 الموديل: GLDM3140 LED نوع المنتج: عداد معامل القدرة VAF التطبيقات: مراقبة عن بعد، التحكم في الموتور، توزيع الطاقة، أنظمة إدارة المباني، مراقبة الطاقة نوع القياس: تيار، جهد، تردد، RPM القياسات المعروضة: تيارات الفازات الجهد بين الفازات وبين الفازة والمحايد متوسط الجهد ومتوسط التيار التردد معامل القدرة التيار غير المتوازن الجهد غير المتوازن التيار المحايد المحسوب سرعة الدوران وظائف العداد: انقطاع الطاقة، عد ساعات التشغيل جهد الإمداد المقنن: 48 إلى 277 فولت تيار متردد 45 إلى 65 هرتز جهد الإمداد المقنن: 48 إلى 277 فولت تيار مباشر تردد الشبكة: 50 / 60 هرتز التيار المقنن: 1 أمبير / 5 أمبير نوع الشبكة: 1P + N / 2P / 2P + N / 3P / 3P + N أقصى استهلاك ظاهري: 4 فولت أمبير عند 240 فولت أقصى استهلاك فعلي: 2 وات عند 240 فولت نوع الشاشة: LED بثمانية أقسام لون الشاشة: أحمر سعة العرض: 3 حقول من 4 أحرف عدد الأرقام: 12 رقمًا ارتفاع الأرقام: 14.2 مم معدل أخذ العينات: 32 عينة لكل دورة تيار القياس: 10 إلى 6000 ملي أمبير إشارة التيار: 0.005 إلى 10 أمبير جهد القياس بين الفازات: 80 إلى 480 فولت تيار متردد جهد القياس بين الفازة والمحايد: 46 إلى 277 فولت تيار متردد جهد القياس باستخدام محول جهد خارجي: 100 إلى 999000 فولت تيار متردد نطاق التردد: 48 إلى 52 هرتز / 58 إلى 62 هرتز دقة قياس التيار: ±0.5% دقة قياس الجهد: ±0.5% دقة قياس التردد: ±0.05% ضمن 48–52 / 58–62 هرتز دقة معامل القدرة: ±0.01 دقة الطاقة النشطة: ±1% دقة الطاقة الظاهرية: ±1% دقة الطاقة التفاعلية: ±2% فئة الدقة للطاقة النشطة: Class 1 وفق IEC 62053-21 فئة الدقة للطاقة التفاعلية: Class 2 وفق IEC 62053-23 الحماية من العبث: محمي برمز وصول مؤشرات LED: أخضر للنشاط أحمر لإشارة الإخراج مادة التصنيع: بولي كربونات مقاومة اللهب: UL 94 V-0 طريقة التركيب: تركيب مسطح / غاطس دعامة التركيب: إطار فئة التركيب: III فئة العزل الكهربائي: Class II نوع التركيب: داخلي درجة الحماية: IP51 للواجهة الأمامية / IP30 للهيكل المعايير: IEC 61010-1، UL 61010-1 الشهادات: CE، CULus، RCM، EAC الأبعاد: العرض: 96 مم الارتفاع: 96 مم العمق الخارجي: 13.9 مم عمق اللوحة: 48.8 مم الوزن الصافي: 300 جم الرطوبة النسبية: 5% إلى 95% عند 50 درجة مئوية درجة حرارة التشغيل: من -10 إلى 60 درجة مئوية درجة حرارة التخزين: من -20 إلى 70 درجة مئوية ارتفاع التشغيل: حتى 2000 متر العمر التشغيلي: 7 سنوات المميزات الرئيسية لـ جهاز قياس الجهد والتيار والتردد يوفر قياسًا متعدد الوظائف للتيار والجهد والتردد ومعامل القدرة في جهاز واحد شاشة LED واضحة بثلاثة حقول لعرض البيانات بشكل منظم وسهل القراءة دقة قياس جيدة لمراقبة الطاقة والأداء الكهربائي بثقة أعلى إعدادات محمية بكلمة مرور للمساعدة في تعزيز أمان التشغيل داخل اللوحات الأسئلة الشائعة ما القيم التي يمكن لجهاز قياس الجهد والتيار والتردد عرضها؟ يمكنه عرض التيار، الجهد، التردد، معامل القدرة، متوسط التيار، متوسط الجهد، وعدم الاتزان في التيار أو الجهد، بالإضافة إلى بعض وظائف المراقبة الأخرى. كيف يمكن تركيب جهاز قياس الجهد والتيار؟ الجهاز مصمم للتركيب الغاطس، ويأتي بأبعاد قياسية مناسبة مع هيكل عملي. النطاق Go Series اسم المنتج GoLogic DM3000 الاسم المختصر للجهاز GLDM3140 LED نوع المنتج أو المكونات عداد معامل القدرة VAF تكميلي تطبيق الجهاز مراقبة عن بعد التحكم في الموتور Power distribution Building management system Energy monitoring نوع القياس تيار جهد تردد RPM نوع القياس تيار غير متوازن التيار المحايد المحسوب جهد غير متوازن سرعة الدوران تيارات الفازة الجهد U21، U32، U13، V1، V2، V3 تردد متوسط الجهد Vavg متوسط التيار Iavg معامل القدرة وظائف العداد انقطاع الطاقة عد الساعات عند التشغيل [Us] جهد الإمداد المقنن 48...277 فولت تيار متردد 45...65 هرتز 48...277 فولت تيار مباشر تردد الشبكة 50 هرتز 60 هرتز [In] التيار المقنن: ١:٠٠ AM ٥:٠٠ AM نوع الشبكة 2P + N 2P 3P + N 3P 1P + N الحد الأقصى لاستهلاك الطاقة بالفولت أمبير ٤ VAعند240 فولت بين الفازة والمحايد الحد الأقصى لاستهلاك الطاقة بالواط ٢ Wعند240 فولت نوع شاشة العرض شاشة LED من 8 قسمًا لون العرض أحمر سعة شاشة عرض الرسائل 3 حقول من 4 أحرف أرقام شاشة العرض ١٢رقم (أرقام)-١٤٫٢ mmبالارتفاع اتصال البيانات قراءة أجهزة القياس القيم الفورية وقيم الاستهلاك سرعة الدورة جميع العدادات صعوبة العبث في الإعدادات محمي بواسطة رمز الوصول معدل أخذ العينات 32 عينة/الدورة تيار القياس ١٠…٦٠٠٠ mA الإشارة تيار 0.005...10 امبير (impedance 0.3 ميجا أوم)٦ x جهد القياس ٨٠…٤٨٠ V تيار متردد 50...60 هرتز بين الفازات ٤٦…٢٧٧ V تيار متردد 50...60 هرتز بين الفازة والمحايد ١٠٠…٩٩٩٠٠٠ V تيار متردد 50...60 هرتز مع محول جهد خارجي ٣٥…٦٠٠ V تيار متردد 50...60 هرتز full voltage range نطاق قياس التردد ٤٨…٥٢ Hz ٥٨…٦٢ Hz دقة القياس الطاقة النشطة +/- 1 % طاقة تفاعلية +/- 2 % الطاقة الظاهرة +/- 1 % الطاقة الفاعلة +/- 1 % قوة تفاعلية +/- 1 % القوى الظاهرة +/- 1 % تيار +/- 0.5 % جهد +/- 0.5 % تردد +/- 0.05 % 48...52 Hz / 58...62 Hz تردد +/- 0.2 % 30...70 Hz معامل القدرة +/- 0.01 التشويه التوافقي (I THD & U THD) +/- 5 % فئة الدقة الفئة 1 الطاقة النشطةيتوافق معIEC 62053-21 الفئة 2 طاقة تفاعليةيتوافق معIEC 62053-23 الفئة 1 الطاقة الظاهرة الفئة 1 الطاقة الفاعلة الفئة 1 قوة تفاعلية الفئة 1 القوى الظاهرة الفئة 1 تيار الفئة 1 جهد الفئة 1 معامل القدرة الفئة 5 التشويه التوافقي (I THD & U THD) فترات الطلب ثانية واحدة الإشارات المحلية أخضر مصباح LED:النشاط أحمر مصباح LED:إشارة الإخراج 1...9999000 بنس/ كيلو_ساعة (كيلووات ساعة، كيلو فولت أمبير ساعة، كيلو فولت أمبير ساعة "kVARh") المواد بولي كربونات مقاومة اللهب فولت-0يتوافق معUL 94 وضع التركيب تركيب مسطح (غاطس) دعامة التركيب إطار فئة التركيب III نوع التركيب التركيب الداخلي فئة القياس الفئة الثالثة ٨٠…٤٨٠ V فئة العزل الكهربائي فئة II الوصلات - أطراف التوصيل دائرة التيار:أطراف توصيل المشبك البرغي(سفلي) ٢٫٠٨…٣٫٣١ mm²كابل (كابلات) دائرة جهد:أطراف توصيل المشبك البرغي(علوي) ٠٫٨٢…٣٫٣١ mm²كابل (كابلات) دائرة التحكم:أطراف توصيل المشبك البرغي(علوي) ٠٫٨٢…٣٫٣١ mm²كابل (كابلات) عزم الربط دائرة التيار:٠٫٩…١ N.m Philips رقم 2مفك برغي دائرة جهد:٠٫٩…١ N.m Philips رقم 2مفك برغي دائرة التحكم:٠٫٩…١ N.m Philips رقم 2مفك برغي طول تعرية السلك دائرة التيار: ٣٫٦٨ mm دائرة جهد: ٧ mm دائرة التحكم: ٧ mm المعايير IEC 61010-1:النسخة 3 UL 61010-1:النسخة 3 شهادات المنتج CEيتوافق معIEC 61010-1 CULusيتوافق معUL 61010-1 CULusيتوافق معCSA C22.2 No 61010-1 RCM EAC العرض ٩٦ mm العمق خارجي : ١٣٫٩ mm لوحة : ٤٨٫٨ mm الارتفاع ٩٦ mm صافي الوزن ٣٠٠ g البيئة التوافق الكهرومغناطيسي تفريغ الشحنات الساكنة conforming to IEC 61000-4-2 اختبار للمناعة ضد المجال الكهرومغناطيسي لتردد الراديو المشع conforming to IEC 61000-4-3 اختبار المناعة ضد الانتقال/التدفق الكهربي السريع conforming to IEC 61000-4-4 اختبار المناعة ضد التموّر conforming to IEC 61000-4-5 إجراء اضطرابات RF conforming to IEC 61000-4-6 المجال المغناطيسي عند تردد الطاقة conforming to IEC 61000-4-8 اختبار المناعة ضد انخفاضات وانقطاعات الجهد conforming to IEC 61000-4-11 اختبارات الانبعاث conforming to هيئة الاتصالات الفيدرالية الجزء 15 الفئة A اختبارات الانبعاث conforming to هيئة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي C اختبارات الانبعاث conforming to هيئة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي E فئة الجهد الزائد III درجة الحماية IP IP51 أمامي:يتوافق معIEC 60529 IP30 هيكل:يتوافق معIEC 60529 الرطوبة النسبية ٥…٩٥ %عند٥٠ درجة مئوية درجة التلوث 2 درجة حرارة الهواء المحيط للتشغيل ١٠…٦٠ درجة مئوية درجة حرارة الهواء المحيط المناسبة للتخزين ٢٠…٧٠ درجة مئوية ارتفاع التشغيل <= 2000 م عمر الخدمة ٧ سنة (سنوات)
25% OFFمتوفرشنايدر إليكتريك فولتميتر، GoLogic مقياس لوحة، DM3125، ثلاثي
يعد جهاز الفولتميتر من حلول عدادات قياس الطاقة العملية لقياس الجهد الكهربائي بدقة ووضوح، خاصة في التطبيقات الصناعية التي تعتمد على متابعة أداء الشبكات ثلاثية الأطوار. ويتميز هذا الجهاز بقدرته على توفير قراءات مستقرة مع شاشة LED واضحة تسهّل متابعة الجهد. كما يساعد جهاز الفولتميتر على الاستغناء عن استخدام عدة عدادات تناظرية منفصلة، مما يوفّر مساحة داخل اللوحة ويمنحك تركيبًا أكثر تنظيمًا واحترافية. ويأتي بتصميم مدمج بعمق أقل خلف اللوحة، مع زر واحد للبرمجة والتنقل، بالإضافة إلى حماية بكلمة مرور لزيادة الأمان وسهولة التحكم في الإعدادات. المواصفات التقنية لـ جهاز الفولتميتر السلسلة: Go Series اسم المنتج: GoLogic DM3000 الموديل: DM3125 نوع المنتج: فولتميتر الاستخدامات: التحكم، التحكم في المحركات، توزيع الطاقة، التركيب داخل اللوحات عدد الأقطاب: 3P / 3P + N نوع القياس: جهد جهد الإمداد المقنن: 48 إلى 250 فولت تيار متردد ±10% جهد الإمداد المقنن: 48 إلى 250 فولت تيار مباشر ±10% تردد مصدر الطاقة: 50/60 هرتز ±5 هرتز تردد الشبكة: 50 / 60 هرتز أقصى استهلاك للطاقة: 3 فولت أمبير عند 240 فولت تيار متردد نوع الشاشة: LED عدد خانات العرض: 4 أقصى قيمة عرض: 999.9 نوع التحكم: مفتاح مدمج نوع الإدخال: جهد ثلاثي الأطوار جهد القياس من طور إلى محايد: 48 إلى 250 فولت تيار متردد جهد القياس من طور إلى طور: 80 إلى 480 فولت تيار متردد الدقة: ±0.5% من المقياس الكامل طريقة التثبيت: غاطس دعامة التركيب: لوحة نوع التركيب: داخلي فئة القياس: الفئة الثالثة المعايير: IEC 61326-1 / IEC 61010-1 شهادة المنتج: CE درجة الحماية للواجهة الأمامية: IP51 درجة الحماية للهيكل: IP30 الرطوبة النسبية: 5% إلى 95% درجة التلوث: 2 درجة حرارة التشغيل: من -10 إلى 60 درجة مئوية درجة حرارة التخزين: من -25 إلى 70 درجة مئوية اللون: رمادي الأبعاد: 96 × 96 × 43.5 مم أبعاد القطع: 92 × 92 مم المميزات الرئيسية لـ جهاز الفولتميتر يقيس الجهد الكهربائي بدقة عالية في الأنظمة ثلاثية الأطوار يوفّر بديلاً عمليًا لعدة عدادات تناظرية منفصلة داخل اللوحة تصميم مدمج بعمق أقل يساعد على توفير المساحة خلف اللوحة شاشة LED واضحة لسهولة قراءة البيانات أثناء التشغيل يدعم البرمجة والتنقل من خلال زر واحد مع حماية بكلمة مرور الأسئلة الشائعة هل يمكن استخدام جهاز الفولتميتر في الأنظمة ثلاثية الأطوار؟ نعم، الجهاز يدعم قياس الجهد في الأنظمة ثلاثية الأطوار. هل يوفر الجهاز قراءة واضحة للجهد؟ نعم، يحتوي الجهاز على شاشة LED بأربع خانات عرض، ما يسهّل قراءة القيم بشكل واضح أثناء التشغيل. المواصفات: أساسي النطاق Go Series اسم المنتج GoLogic DM3000 الاسم المختصر للجهاز DM3125 نوع المنتج أو المكونات فولتميتر تطبيق الجهاز التحكم التحكم في الموتور Power distribution Panel installation تكميلي وصف الأقطاب 3P 3P + N نوع القياس جهد [Us] جهد الإمداد المقنن 48...250 فولت تيار متردد +/- 10 % 48...250 فولت تيار مباشر +/- 10 % تردد مصدر الطاقة 50/60 هرتز +/- 5 هرتز تردد الشبكة 50 هرتز 60 هرتز الحد الأقصى لاستهلاك الطاقة بالفولت أمبير ٣ VAعند٢٤٠ V تيار متردد نوع شاشة العرض مصباح LED أرقام شاشة العرض ٤ عرض مقياس كامل 999.9 نوع التحكم Key مدمج نوع المدخل التناظري (أنالوج) جهدثلاثي الأطوار جهد القياس ٤٨…٢٥٠ V تيار متردد طور إلى محايد،50/60 هرتز +/- 10 % ٨٠…٤٨٠ V تيار متردد طور إلى طور،50/60 هرتز +/- 10 % الدقة جهد +/- 0.5 % من المقياس الكاملمن أجلالفئة 0.5 تثبيت الجهاز غاطس دعامة التركيب لوحة نوع التركيب داخلي فئة القياس الفئة الثالثة المعايير IEC 61326-1 شهادات المنتج CEيتوافق معIEC 61010-1 البيئة التوافق الكهرومغناطيسي انبعاثات موجهة ومشعة الفئة A conforming to CISPR 11 تفريغ الشحنات الساكنة conforming to IEC 61000-4-2 اختبار المناعة ضد الانتقال/التدفق الكهربي السريع conforming to IEC 61000-4-4 اختبار المناعة ضد التموّر conforming to IEC 61000-4-5 إجراء اضطرابات RF conforming to IEC 61000-4-6 المجال المغناطيسي عند تردد الطاقة conforming to IEC 61000-4-8 اختبار المناعة ضد انخفاضات وانقطاعات الجهد conforming to IEC 61000-4-11 التوافقيات conforming to IEC 61000-3-2 الحد من تغيرات الجهد وتقلبات الجهد والوميض في الجهد المنخفض conforming to IEC 61000-3-3 مناعة ضد المجالات المشعة conforming to IEC 61000-4-3

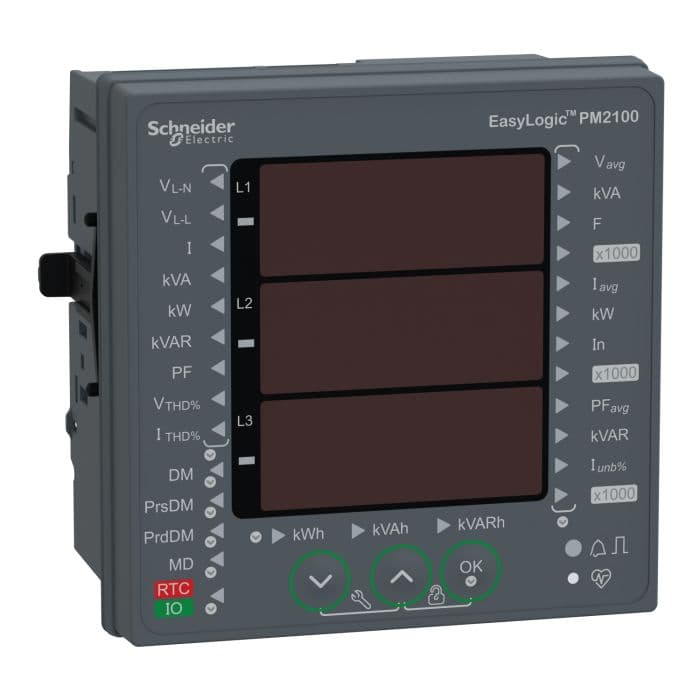

25% OFFمتوفرشنايدر إليكتريك باور ميتر ديجيتال EasyLogic PM2120 ،حتى معيار التوافق 15، LED، RS485، الدرجة 1
يعد جهاز قياس الطاقة من الحلول المتقدمة لمراقبة وتحليل استهلاك الكهرباء بدقة عالية، حيث يوفر بيانات دقيقة حول الأداء الكهربائي وجودة الطاقة. يتميز هذا الجهاز من شنايدر اليكتريك بقدرة عالية على قياس وتحليل المعلمات الكهربائية في الوقت الفعلي. كما يعمل هذا الجهاز كـ عداد الطاقة الكهربائية متطور، حيث يدعم قياس التوافقيات حتى الرتبة 15، مما يساعد في تحسين كفاءة الأنظمة الكهربائية وتقليل الأعطال. ويعد خيارًا مثاليًا للمشروعات الصناعية والتجارية التي تحتاج إلى مراقبة دقيقة للطاقة.
